Najczęstsze usterki instalacji elektrycznej w samochodzie i jak je samodzielnie zdiagnozować

Po co zwykłemu kierowcy wiedza o instalacji elektrycznej

Najczęstszy scenariusz wygląda podobnie: spieszysz się do pracy, przekręcasz kluczyk, a auto tylko lekko „zakaszle”, zamigają kontrolki i cisza. Albo inne wersje: same opuszczają się szyby, miga deska rozdzielcza, centralny zamek raz działa, raz nie. Klasyka usterek instalacji elektrycznej.

Podstawowe rozumienie, jak działa instalacja elektryczna w samochodzie, pozwala samodzielnie wykluczyć proste przyczyny: słaby akumulator, spalony bezpiecznik, luźną masę czy prosty błąd po odłączeniu klemy. Często wystarczy pięć minut z prostym miernikiem, żeby uniknąć niepotrzebnej wymiany połowy auta.

Zakres domowej diagnostyki jest jednak ograniczony. Można bezpiecznie sprawdzić napięcie, ciągłość obwodu, stan wizualny wiązek i złączy. Wymiana sterowników, lutowanie poduszek powietrznych czy grzebanie w instalacji hamulca ręcznego elektrycznego to już obszar dla specjalisty.

Niewielki elektryczny drobiazg – jak zaśniedziała masa czy nadtopiony pin we wtyczce – potrafi unieruchomić całe auto. Dlatego kierowca, który umie odczytać podstawowe objawy i przeprowadzić prostą diagnozę, oszczędza pieniądze i czas oraz potrafi sensownie rozmawiać z elektrykiem samochodowym.

Podstawy instalacji elektrycznej w samochodzie – minimum teorii dla praktyka

Główne elementy układu elektrycznego w aucie

Każda instalacja elektryczna w samochodzie, niezależnie od marki, opiera się na kilku podstawowych elementach: akumulatorze, alternatorze, rozruszniku, przewodach masowych, bezpiecznikach, wiązkach oraz odbiornikach (światła, pompy, sterowniki, radio, szyby, centralny zamek).

Akumulator dostarcza energii podczas postoju i rozruchu. Alternator ładuje akumulator i zasila instalację, gdy silnik pracuje. Rozrusznik to potężny silnik elektryczny, który obraca wałem korbowym przy odpalaniu. Masa to powrót prądu przez karoserię i silnik do minusa akumulatora.

Do tego dochodzą bezpieczniki i przekaźniki, które zabezpieczają obwody przed zwarciem i sterują zasilaniem większych odbiorników. Wiązki przewodów łączą wszystko w całość, a na ich końcach znajdują się złącza, które bardzo często są miejscem problemów: korozja, luźne styki, wilgoć.

Zasilanie na postoju a zasilanie przy pracującym silniku

Instalacja elektryczna w samochodzie pracuje w dwóch głównych trybach: na samym akumulatorze (silnik zgaszony) i na alternatorze z doładowywaniem akumulatora (silnik pracuje). Objawy usterek często zależą od trybu.

Gdy silnik jest zgaszony, wszystkie odbiorniki pobierają prąd z akumulatora. Sprawne auto ma niewielki pobór prądu na postoju (alarm, pamięć radia, sterownik), ale jest on na tyle mały, że nie rozładowuje akumulatora w ciągu kilku dni.

Po uruchomieniu silnika głównym źródłem energii staje się alternator. Napięcie w instalacji rośnie do wartości około 14 V, akumulator się doładowuje, a większość odbiorników zasilana jest „na bieżąco”. Jeśli alternator nie ładuje prawidłowo, auto może jechać tylko tak długo, jak starczy ładunku w akumulatorze.

Obwód, plus, masa, zwarcie i przerwa – w praktycznym ujęciu

Obwód elektryczny w samochodzie to droga prądu od plusa akumulatora, przez bezpiecznik, przewód, odbiornik i dalej przez masę (karoserię, silnik, przewód masowy) z powrotem do minusa akumulatora. Jeśli którykolwiek element tego łańcucha zawiedzie, pojawiają się usterki.

Plus to przewód zasilający (zwykle czerwony, ale nie zawsze). Masa to minus, najczęściej podłączony do karoserii i silnika. Zwarcie to niekontrolowane połączenie plusa z masą bez odbiornika – prowadzi do przepalenia bezpiecznika, a przy braku zabezpieczenia do nadtopienia wiązek.

Przerwa w obwodzie (przerwany przewód, utleniony styk, spalony bezpiecznik) skutkuje brakiem działania danego odbiornika. Dla kierowcy efekt jest prosty: coś nie działa w ogóle lub działa tylko czasami, przy poruszeniu wiązką czy zmianie wilgotności.

Typowe wartości napięcia i prądu w aucie osobowym

Standardowy samochód osobowy ma instalację 12 V. Realne wartości napięcia w różnych stanach można ująć w prostą tabelę:

Prądy są bardzo różne: małe żarówki pobierają mniej niż 1 A, wentylator nawiewu kilka amperów, a rozrusznik nawet kilkaset amperów. Dlatego niektóre obwody bezwzględnie wymagają grubych przewodów i solidnych połączeń – szczególnie masa i przewód plusowy do rozrusznika.

Bezpieczeństwo przy grzebaniu w elektryce auta

Kiedy odłączać akumulator, a kiedy lepiej tego nie robić

Odłączenie akumulatora zwiększa bezpieczeństwo przy wielu pracach, ale w nowoczesnych autach powoduje też skutki uboczne: kasowanie błędów, reset adaptacji sterownika, utratę kodu radia, błędy po odłączeniu akumulatora w systemach komfortu.

Odłączenie minusa akumulatora jest wskazane przy pracach przy rozruszniku, alternatorze, głównych przewodach zasilających, przy zwarciu w instalacji auta, a także przy naprawie wiązek w komorze silnika. Zmniejsza to ryzyko zwarcia kluczem czy śrubokrętem do masy.

Nie warto odłączać akumulatora, gdy pracujesz przy elementach sterowanych elektroniką, które wymagają procedury serwisowej (np. niektóre układy hamulcowe, kalibracja szyb, systemy start-stop), a także przy podłączaniu prostych akcesoriów do gniazda zapalniczki czy USB – tam napięcie jest zabezpieczone bezpiecznikiem.

Środki ostrożności przy pracy z instalacją 12 V

Napięcie 12 V nie jest niebezpieczne dla zdrowej skóry, ale prąd i energia zgromadzona w akumulatorze oraz możliwość zwarcia mogą spowodować poparzenia, nadtopienie narzędzi i pożar. Kilka prostych zasad znacząco ogranicza ryzyko.

• Przed pracą zdejmij metalową biżuterię z rąk – pierścionek czy bransoletka mogą stać się „bezpiecznikiem”, gdy zwarcie przejdzie przez nie.
• Unikaj pracy mokrymi rękami, zwłaszcza przy akumulatorze i głównych przewodach.
• Uważaj na długie metalowe narzędzia – łatwo przypadkowo połączyć nimi plus z masą.
• Nie kładź narzędzi na akumulatorze – szczególnie przy nieosłoniętych klemach.

Przy przypadkowym zwarciu w instalacji auta przewód potrafi nagrzać się w sekundę do temperatury topiącej izolację. Jeśli poczujesz zapach spalenizny lub zobaczysz dym, natychmiast odłącz minus akumulatora, jeśli to możliwe bez ryzyka.

Strefy niebezpieczne: poduszki powietrzne, napinacze, wysokie napięcie

Układy SRS (poduszki powietrzne, napinacze pasów) oraz elementy wysokiego napięcia w autach hybrydowych i elektrycznych to obszar, którego domowy majsterkowicz powinien raczej unikać. Nieumiejętna ingerencja może skończyć się uruchomieniem ładunku pirotechnicznego lub porażeniem prądem.

Przy elementach SRS nie wolno mierzyć obwodów zwykłą próbówką z żarówką ani multimetrem w trybie testu diody, jeśli nie ma się pełnej wiedzy i procedur. Sterowniki SRS są bardzo czułe, a niewłaściwa rezystancja potrafi zainicjować błąd lub reakcję.

W autach hybrydowych wysokie napięcie (często kilkaset woltów) jest wyraźnie oznaczone pomarańczowymi przewodami i osłonami. Tych elementów nie dotyka się bez odpowiednich uprawnień i wyposażenia ochronnego.

Iskrzenie przy akumulatorze – skąd się bierze i jak go uniknąć

Lekka iskra przy zakładaniu klemy może wystąpić, gdy w aucie włączone są odbiorniki (np. drzwi otwarte, lampki zapalone), ale mocne, ciągłe iskrzenie jest sygnałem dużego poboru prądu lub zwarcia.

Aby zminimalizować iskrzenie, przy podłączaniu akumulatora działa prosty schemat:

• Najpierw podłącz plus, dokręć.
• Przed podłączeniem minusa wyłącz wszystkie odbiorniki (światła, radio, dmuchawa), zamknij drzwi).
• Na końcu zakładaj minus, zdecydowanym ruchem.

Jeśli przy zakładaniu minusa pojawia się wyraźne, głośne iskrzenie, odłącz klemę i spróbuj znaleźć przyczynę poboru prądu: może ktoś zostawił światła, może radio jest przerabiane, może jest zwarcie w gnieździe zapalniczki.

Narzędzia do samodzielnej diagnostyki – co mieć w bagażniku i w garażu

Multimetr – podstawowe funkcje i praktyczne ustawienia

Prosty multimetr cyfrowy to najważniejsze narzędzie do diagnozy instalacji elektrycznej w samochodzie. Nawet niedrogi model wystarczy do większości pomiarów w domowych warunkach.

Do diagnostyki auta używa się głównie trzech funkcji:

• Pomiar napięcia stałego (V DC) – sprawdzanie napięcia akumulatora, ładowania, obecności zasilania na wtyczkach.
• Pomiar oporu (Ω) – kontrola ciągłości przewodów, ocenianie stanu masy (przy wyłączonym zasilaniu).
• Test ciągłości (buzzer) – szybkie sprawdzenie, czy jest przejście między punktami obwodu (multimetr „piszczy”).

Typowa skala do pomiaru napięcia w aucie to zakres do 20 V DC. Końcówkę czerwoną przykłada się do plusa, czarną do minusa lub do masy (karoserii). Wynik odczytuje się bezpośrednio, porównując z typowymi wartościami, takimi jak w tabeli powyżej.

Próbówka 12 V i kontrolka z żarówką

OPRÓCZ miernika przydaje się prosta próbówka 12 V lub kontrolka z żarówką i dwoma przewodami. W wielu sytuacjach lepiej pokazuje ona realną zdolność obwodu do zasilania niż sam odczyt napięcia na multimetrze.

Kontrolka z małą żarówką 12 V podłączona między plus a masę zapala się tylko wtedy, gdy obwód jest w stanie dostarczyć odpowiedni prąd. Jeżeli multimetr pokazuje napięcie, a żarówka nie świeci lub ledwo żarzy, oznacza to słaby styk, zgnity przewód lub duży spadek napięcia pod obciążeniem.

W bagażniku dobrze mieć także małe szczypce do wyjmowania bezpieczników. Ułatwiają sprawdzenie, czy bezpiecznik samochodowy jest spalony, bez rozsadzania plastikowej obudowy kombinerkami.

Preparaty i drobiazgi warsztatowe do elektryki

W garażu przydaje się kilka prostych rzeczy, które rozwiązują większość problemów ze stykami:

• spray do styków (kontaktowy) – usuwa wilgoć, czyści zanieczyszczenia, poprawia przewodzenie,
• papier ścierny drobnoziarnisty – do czyszczenia klem akumulatora i powierzchni masowych,
• szczotka druciana lub specjalna szczotka do klem – wygodne czyszczenie dużych powierzchni,
• opaski zaciskowe (trytytki) – do tymczasowego mocowania wiązek, aby nie wisiały luzem i nie ocierały się o ostre krawędzie,
• izolacja termokurczliwa lub dobra taśma izolacyjna – do zabezpieczenia naprawianych odcinków przewodów.

Proste narzędzia plus podstawowa wiedza często pozwalają naprawić usterki instalacji elektrycznej, które w serwisie kończyłyby się wymianą całych wiązek lub drogich modułów.

Rejestrowanie objawów i wyników pomiarów

Przy elektryce bardzo pomaga chłodna głowa i systematyczne podejście. Zwykły notes albo notatki w telefonie wystarczą, żeby zapisać objawy, warunki ich występowania i odczyty z miernika.

Takie notatki pomagają wrócić do tematu po kilku dniach, ale też ułatwiają rozmowę z elektrykiem, gdy samodzielna diagnoza utknie. Zamiast ogólnego „czasem nie odpala” pokazujesz konkrety: napięcia, sytuacje, w których usterka się pojawia, wcześniejsze naprawy.

Dobrym nawykiem jest robienie zdjęć instalacji przed rozłączeniem złączy, wyjęciem bezpieczników czy przestawieniem przekaźników. Telefon zastępuje schemat – masz potem pewność, co stało gdzie i jak było podłączone. Przy wiązkach możesz dodatkowo oznaczać przewody taśmą z krótkim opisem.

Przy powtarzających się problemach z elektryką przydaje się też prosta „karta auta”: data wymiany akumulatora, napraw mas, modyfikacji audio, montażu alarmu czy haka. Często po latach zapomina się o takich ingerencjach, a to one bywają źródłem dziwnych usterek.

Im lepiej poznasz zachowanie instalacji w swoim samochodzie, tym szybciej wychwycisz, że coś jest „nie tak” – czy to będzie przygasające światło, spadek napięcia na akumulatorze po nocy, czy przerywające radio. Prosta diagnostyka w domu pozwala odsiać błahe usterki od tych, z którymi faktycznie lepiej od razu pojechać do sprawdzonego elektryka.

Akumulator – najczęstsze źródło problemów i jak go sprawdzić

Typowe objawy słabego akumulatora

Instalacja elektryczna w aucie zaczyna się od akumulatora. Jeśli on jest słaby, cała reszta będzie działać gorzej, nawet jeśli jest sprawna.

Na zużyty lub niedoładowany akumulator wskazują między innymi:

• powolne kręcenie rozrusznika, szczególnie rano lub przy mrozie,
• przygasanie świateł podczas rozruchu,
• resetowanie się radia, zegara czy kasowanie błędów po odpaleniu,
• kontrolka akumulatora lub komunikat o niskim napięciu (nie zawsze się zapala),
• po krótkim postoju auto nie chce zapalić, chociaż przed chwilą jechało.

Jeśli takie objawy pojawiają się nagle, po jednym dniu, często przyczyną bywa zostawiony włączony odbiornik (światła, radio, lodówka postojowa). Zmiany narastające tygodniami wskazują raczej na zużycie akumulatora lub problem z ładowaniem.

Pomiar napięcia spoczynkowego akumulatora

Podstawowy test wykonasz samym multimetrem. Auto powinno postać co najmniej kilka godzin bez jazdy i bez ładowania (najlepiej całą noc).

• Ustaw multimetr na zakres 20 V DC.
• Przyłóż czerwoną sondę do plusa akumulatora, czarną do minusa.
• Odczytaj napięcie i porównaj z orientacyjnymi wartościami.

Orientacyjnie:

• ok. 12,6–12,8 V – akumulator naładowany w dobrym stanie,
• ok. 12,3–12,4 V – średnie naładowanie, jeszcze używalny,
• ok. 12,0 V i mniej – mocno rozładowany,
• poniżej 11,8 V – głębokie rozładowanie, ryzyko trwałego uszkodzenia.

Pomiar robi się przy wyłączonym zapłonie, bez włączonych świateł czy radia. Jeśli auto ma systemy, które „budzą się” po otwarciu drzwi, odczekaj minutę, aż przestaną pracować, i dopiero wtedy mierz.

Test napięcia podczas rozruchu

Sam wynik „na postoju” to nie wszystko. Akumulator może trzymać napięcie bez obciążenia, a siadać od razu przy kręceniu rozrusznikiem.

Prosty test wygląda tak:

• podłącz multimetr do klem jak wcześniej (zakres 20 V DC),
• poproś drugą osobę o przekręcenie kluczyka w pozycję rozruchu,
• obserwuj, do ilu spadnie napięcie podczas kręcenia.

Jeśli napięcie spada na moment w okolice 10 V i wraca – jest w normie. Gdy leci w dół w stronę 9 V lub mniej, rozrusznik kręci ciężko i dźwięk „muli”, akumulator jest osłabiony lub uszkodzony.

Jeżeli napięcie jest prawidłowe, a rozrusznik ledwo rusza, trzeba sprawdzić także przewody zasilające i masę rozrusznika – nie zawsze winny jest sam akumulator.

Ocena wieku i historii akumulatora

Na obudowie akumulatora jest zwykle wybity rok produkcji, czasem dokładna data. Jeśli ma więcej niż 5–6 lat, rośnie szansa, że po prostu dożył swojej starości, zwłaszcza przy jeździe miejskiej.

Dobrze, gdy w swoich notatkach masz zapisany rok montażu. Gdy kupujesz używane auto, warto fizycznie odczytać datę na obudowie zamiast ufać zapewnieniom poprzedniego właściciela.

Sprawdzenie klem i połączeń przy akumulatorze

Słaby kontakt na klemach potrafi dać te same objawy, co zużyty akumulator. Zdarza się, że auto „ożywa” po lekkim poruszeniu klemą.

Przy oględzinach zwróć uwagę na:

• biały lub zielonkawy nalot na klemach i biegunach,
• luźne zaciski, które można obrócić ręką,
• pękniętą obejmę klemy, która nie dociska równo,
• przewód plusowy lub masowy „przyrdzewiały” zaraz przy końcówce.

Przed czyszczeniem odłącz akumulator (najpierw minus). Klemę i biegun można oczyścić papierem ściernym lub szczotką do klem, a na koniec delikatnie zabezpieczyć np. wazeliną techniczną, żeby ograniczyć korozję.

Gubienie prądu „na postoju” – jak to wstępnie sprawdzić

Jeżeli akumulator jest nowy, ładowanie poprawne, a mimo to po dwóch–trzech dniach postoju auto ledwo odpala, coś może pobierać prąd na postoju.

Bez profesjonalnego miernika cęgowego też można wstępnie to ocenić:

• naładuj akumulator do pełna i zmierz napięcie (np. 12,6–12,7 V),
• odłącz minus na noc i zostaw auto w spokoju,
• rano podłącz minus i ponownie zmierz napięcie.

Jeśli napięcie spadło minimalnie (np. o 0,05–0,1 V), sam akumulator jest w porządku. Gdy natomiast przy podłączonym na stałe akumulatorze napięcie po nocy spada mocno, problemem może być zbyt duży pobór prądu przez instalację.

Dokładniejszy pomiar poboru prądu spoczynkowego wymaga włączenia multimetru szeregowo w obwód (na zakresie pomiaru prądu), ale tu trzeba dużej ostrożności i znajomości limitów miernika, żeby go nie spalić. W razie wątpliwości lepiej ograniczyć się do prostych testów napięcia.

Alternator i ładowanie – diagnoza w warunkach domowych

Objawy problemów z ładowaniem

Sprawny akumulator niewiele da, jeśli alternator nie doładowuje go w czasie jazdy. Często pierwszym sygnałem jest czerwona kontrolka akumulatora na desce rozdzielczej.

Inne typowe objawy słabego ładowania:

Przydatne informacje to między innymi: temperatura otoczenia, czas postoju auta, napięcie akumulatora przed uruchomieniem, napięcie ładowania, moment, kiedy gasną lub zapalają się kontrolki. Wiele sensownych porad można znaleźć także na stronach takich jak Auto-Elektro – Blog Motoryzacyjny, gdzie praktycy opisują realne przypadki z warsztatu.

• przygasanie świateł i podświetlenia zegarów na wolnych obrotach,
• zwiększanie się jasności świateł po dodaniu gazu,
• piszczenie paska osprzętu przy obciążeniu (światła, ogrzewanie szyby, nawiew na max),
• spadek napięcia akumulatora mimo codziennej jazdy.

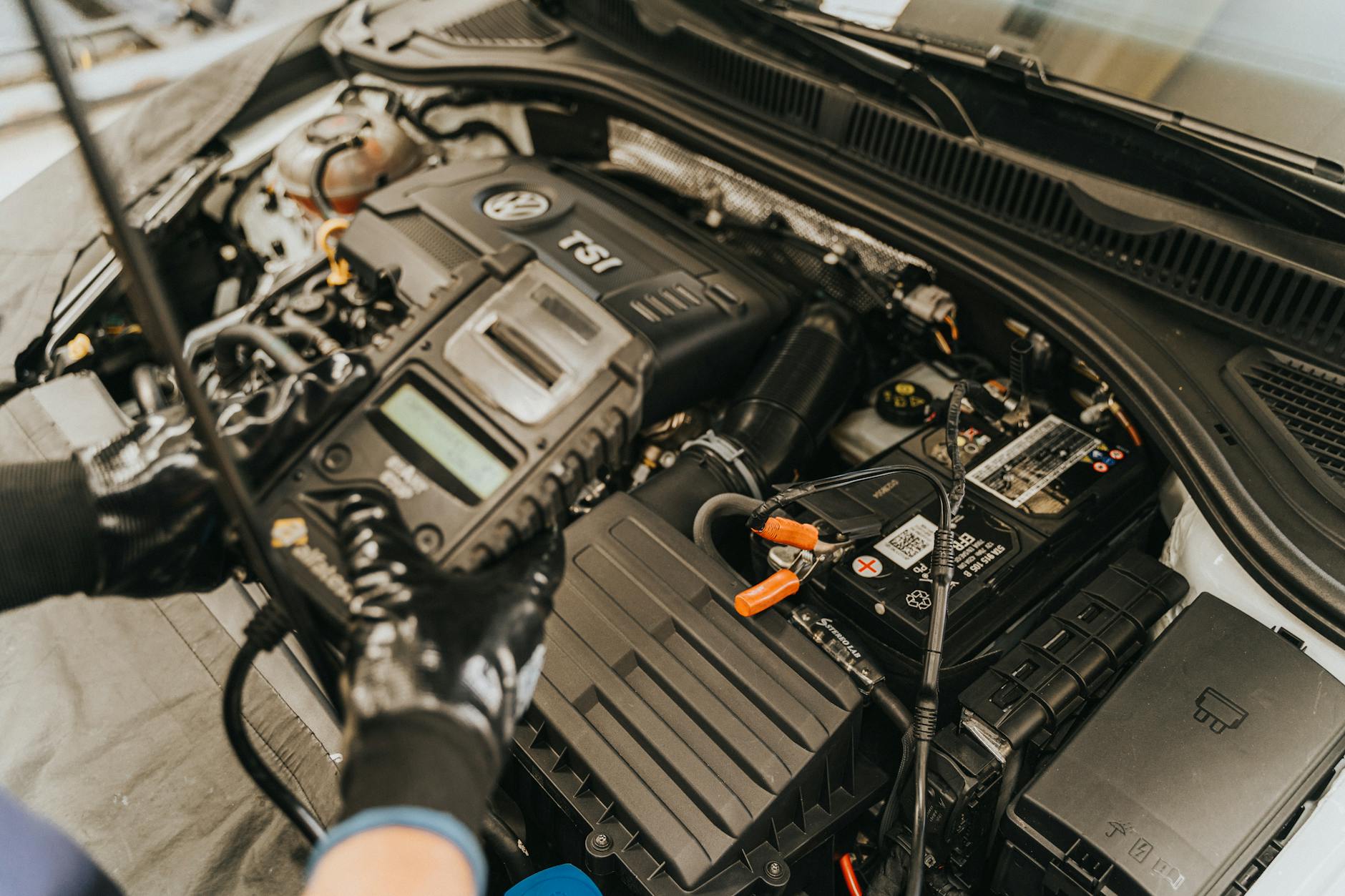

Pomiar napięcia ładowania na klemach akumulatora

Podstawowy test alternatora wykonasz w kilka minut.

• Odpal auto.
• Ustaw multimetr na 20 V DC.
• Przyłóż sondy do klem akumulatora (plus i minus).

Przy braku odbiorników i lekko podwyższonych obrotach napięcie ładowania zazwyczaj mieści się w zakresie ok. 13,8–14,4 V. W nowszych autach z „inteligentnym” sterowaniem ładowaniem wartości mogą się zmieniać w czasie, ale nie powinny spadać trwale w okolice 12 V przy pracującym silniku.

Jeśli przy odpalonym silniku napięcie na akumulatorze wynosi tylko 12–12,5 V i nie rośnie po dodaniu gazu, alternator nie ładuje lub jest przerwa w obwodzie ładowania (przewód, bezpiecznik główny, złącze).

Test ładowania pod obciążeniem

Alternator może „dawać” odpowiednie napięcie bez obciążenia, a siadać po włączeniu kilku odbiorników naraz.

• Przy pracującym silniku włącz: światła mijania, ogrzewanie tylnej szyby, dmuchawę na najwyższy bieg.
• Obserwuj napięcie na klemach akumulatora.

Jeżeli napięcie utrzymuje się powyżej ok. 13,5 V, alternator radzi sobie. Gdy spada w stronę 12,5–12,8 V i niżej, alternator jest przeciążony lub uszkodzony, albo występuje problem z przewodami masowymi.

Kontrola paska napędzającego alternator

Przy problemach z ładowaniem nie zawsze winny jest sam alternator. Prosty element, jak pasek, potrafi spowodować poślizg i spadek napięcia.

Sprawdź, czy:

• pasek nie jest spękany lub „zeszklony” (błyszcząca powierzchnia),
• nie jest zalany olejem lub płynem chłodniczym,
• napinacz utrzymuje odpowiednie napięcie (pasek nie „tańczy”).

Charakterystyczne piszczenie przy rozruchu lub po włączeniu dużych odbiorników często oznacza ślizganie się paska. Wtedy nawet sprawny alternator nie dostarczy prądu.

Połączenia elektryczne alternatora

Do alternatora przychodzi gruby przewód plusowy (zwykle na śrubie) oraz wtyczka ze sterowaniem i sygnałem dla kontrolki. Korozja lub poluzowanie któregoś z nich daje dziwne, przerywane objawy.

Przy zgaszonym silniku i odłączonym akumulatorze można:

• obejrzeć wtyczkę, czy nie jest zalana olejem, wodą lub nie ma złamanych pinów,
• sprawdzić, czy nakrętka przewodu plusowego na alternatorze jest dobrze dokręcona,
• ocenić stan przewodu – czy nie jest nadtopiony, mocno zielony od korozji.

Proste czyszczenie styków i poprawienie połączeń potrafi przywrócić prawidłowe ładowanie bez wymiany całego alternatora.

Masa i połączenia – niewidoczna przyczyna dziwnych usterek

Dlaczego „masa” jest tak ważna

W samochodzie większość obwodów korzysta z karoserii jako przewodu powrotnego. Jeden słaby punkt masowy potrafi wywołać serię pozornie niepowiązanych objawów.

Typowe skutki złej masy:

• przygasanie świateł przy włączaniu innych odbiorników,
• duszona praca rozrusznika mimo dobrego akumulatora,
• dziwne zachowanie elektroniki – świecenie kilku kontrolek naraz, resetowanie sterowników,
• miganie kierunkowskazów razem z innymi światłami (np. stopem).

Główne punkty masowe do sprawdzenia

Zaczyna się od prostych miejsc, do których zwykle da się dojść bez rozbierania połowy auta.

• Gruby przewód masowy między minusem akumulatora a karoserią.
• Połączenie między silnikiem (lub skrzynią biegów) a karoserią.
• Przewody masowe przy lampach (przód i tył) – zwykle śruba do blachy.

Każde z tych miejsc powinno być czyste, bez grubej warstwy rdzy czy farby pod konektorem. Widać zwykle metaliczny, odsłonięty fragment blachy, do którego przykręcony jest konektor lub oczko przewodu.

Prosty test stanu masy multimetrem

Przy ocenie masy pomaga pomiar spadku napięcia między punktem masowym a biegunem akumulatora.

• Ustaw multimetr na 20 V DC.
• Czarną sondę przyłóż do minusa akumulatora.
• Czerwoną sondę do podejrzanego punktu masowego (np. śruba przy lampie).
• Włącz obciążenie w tym obwodzie (światła, dmuchawa, rozrusznik – zależnie od testu).

Przy włączonym obciążeniu odczyt powinien być bliski 0 V. Jeśli pojawia się wyraźny spadek, np. 0,3–0,5 V i więcej, masa jest słaba. Znaczy to, że część napięcia „gubi się” na korozji lub słabym styku.

Czyszczenie i regeneracja punktów masowych

Naprawa masy często sprowadza się do kilku prostych działań.

• Odłącz minus akumulatora.
• Odkręć śrubę punktu masowego i odsuń konektor.
• Oczyść papierem ściernym lub szczotką zarówno oczko przewodu, jak i powierzchnię blachy.
• Po złożeniu zabezpiecz miejsce cienką warstwą smaru technicznego lub wazeliny, by ograniczyć korozję.

Jeśli przewód masowy jest sparciały, zielony w środku lub izolacja jest popękana, lepiej wymienić go na nowy niż tylko czyścić końcówki.

Dodatkowe przewody masowe jako „lekarstwo”

W starszych autach dobrym zwyczajem bywa dołożenie dodatkowego przewodu masowego między silnikiem a karoserią lub między punktem masowym a nadwoziem.

Stosuje się do tego przewód o przekroju zbliżonym do oryginalnego, zaciśnięty w oczkach i przykręcony do czystych, odsłoniętych punktów na silniku i karoserii. Często po takiej modyfikacji poprawia się rozruch i znikają przygasające światła.

Problemy z masą w lampach i osprzęcie

Charakterystyczne zjawisko: włączasz kierunkowskaz, a razem z nim pulsuje światło pozycyjne lub stop. To typowy objaw kiepskiej masy na lampie – prąd „szuka” drogi przez inne żarówki.

W takim przypadku:

• rozbierz dostęp do lampy,
• sprawdź wtyczkę – czy nie jest nadtopiona lub zaśniedziała,
• oczyść styki, użyj preparatu do styków,
• sprawdź przewód masowy lampy – często cienki, brązowy, przykręcony do blachy.

Podobne objawy mogą dotyczyć także wentylatorów chłodnicy, dmuchawy czy pomp paliwa. Im większy prąd odbiornika, tym bardziej odczuwalny jest zły styk masowy.

Czasem sama poprawa styku w kostce lampy nie wystarczy. Jeśli plastik jest już przypalony i piny „pływają”, dobrze jest wymienić całą oprawkę albo dolutować nowe gniazdo z porządnej wiązki. Inaczej problem szybko wróci, szczególnie przy jeździe po dziurach i wilgoci.

Przy nietypowych objawach dobrze sprawdza się prosty test zastępczej masy. Wystarczy przewód z krokodylkami: jeden koniec do minusa akumulatora, drugi do metalowej części obudowy lampy, silnika wentylatora czy korpusu pompy. Jeśli po takim „bypasie” wszystko nagle działa poprawnie, masz potwierdzenie, że winna jest masa, a nie sam odbiornik.

Podobnie można podejść do problemów z rozruchem. Gdy rozrusznik kręci ciężko, a akumulator i plusowy przewód są w porządku, podepnij tymczasowy przewód między blokiem silnika a minusem akumulatora. Jeśli rozrusznik ożyje, czas na wymianę lub dołożenie przewodu masowego silnika.

Drobne prace przy instalacji – od sprawdzenia napięcia akumulatora, przez pomiar ładowania, po czyszczenie mas – nie wymagają specjalistycznego sprzętu ani dużego doświadczenia. Systematyczna kontrola tych kilku newralgicznych punktów oszczędza nerwy, czas spędzony na poboczu i niepotrzebne wydatki na części wymieniane „w ciemno”.

Bezpieczniki i przekaźniki – szybka kontrola bez demontażu pół auta

Jak zorientować się, który bezpiecznik za co odpowiada

Pierwszy krok to schemat. Zwykle jest na pokrywce skrzynki bezpieczników lub w instrukcji obsługi.

Jeśli opis jest po angielsku, najczęstsze skróty to m.in.:

• HEAD / LAMP – światła,
• IGN / IG – zapłon,
• FUEL / PUMP – pompa paliwa,
• RAD / AUDIO – radio,
• FAN / COOL – wentylator chłodnicy,
• ACC – akcesoria po przekręceniu kluczyka.

Gdy nie masz instrukcji, zdjęcie skrzynki i szybkie porównanie z opisami w sieci często wystarcza, by dojść, który obwód jest który.

Ocena bezpiecznika „na oko” i miernikiem

Małe bezpieczniki nożowe da się zwykle ocenić wzrokowo.

• Wyjmij bezpiecznik chwytakiem lub małymi szczypcami.
• Sprawdź, czy metalowa wstawka w środku nie jest przepalona lub pęknięta.
• Jeśli masz wątpliwości, użyj multimetru w trybie „ciągłości” (buzzer) – przyłóż sondy do nóżek bezpiecznika.

Sprawny bezpiecznik da sygnał dźwiękowy lub pokaże opór bliski 0 Ω. Brak sygnału oznacza przepalenie.

Typowe błędy przy wymianie bezpieczników

Przy awariach elektryki wielu kierowców popełnia te same proste błędy.

• Wkładanie mocniejszego bezpiecznika „żeby już nie paliło”.
• Mostkowanie bezpiecznika drutem, spinaczem, sreberkiem od papierosa.
• Wciskanie bezpiecznika „byle jak” – wykrzywione nóżki, słaby styk.

Zawsze stosuj taki sam amperaż, jak fabryczny. Jeśli ciągle pali ten sam bezpiecznik, szukaj przyczyny (zwarcie, przetarty przewód, uszkodzony odbiornik), a nie maskuj objawu.

Szybki test przekaźnika „na krzyż”

W skrzynce z bezpiecznikami zwykle jest kilka identycznych przekaźników.

• Jeśli podejrzewasz przekaźnik pompy paliwa czy wentylatora, znajdź inny o tym samym numerze.
• Zamień je miejscami.
• Jeżeli usterka „przeniesie się” na inny obwód (np. przestanie działać inne urządzenie), winny jest przekaźnik.

To prosty test bez miernika i bez demontażu instalacji. Stosuje się go często w warsztatach przy pierwszej diagnozie.

Przekaźnik a napięcie na obciążeniu

Przekaźnik może „klikać”, ale nie przenosić prądu pod obciążeniem.

• Sprawdź, czy przy włączonym obwodzie (np. klimatyzacja, wentylator) na zacisku wyjściowym pojawia się 12 V.
• Jeśli napięcie jest, ale urządzenie nie pracuje, szukaj problemu dalej (masa, sama pompa, silnik wentylatora).
• Jeśli napięcia nie ma, mimo że przekaźnik klika, styki mogą być wypalone – przekaźnik do wymiany.

Typowe objawy i jak nimi zawęzić obszar poszukiwań

Auto nie kręci – cisza po przekręceniu kluczyka

Kiedy przekręcasz kluczyk i nic się nie dzieje, trzeba po kolei wykluczać proste rzeczy.

• Kontrolki na desce świecą normalnie – akumulator raczej żyje.
• Sprawdź, czy nie jest włączony bieg, a sprzęgło/wsteczny „oszukują” czujnik (w niektórych autach musi być wciśnięte sprzęgło lub P/N).
• Posłuchaj, czy słychać „klik” przekaźnika rozrusznika lub bendiksu.

Brak jakiejkolwiek reakcji często oznacza problem z zasilaniem stacyjki, przekaźnikiem rozrusznika, czujnikiem pedału sprzęgła lub masą silnika.

Auto kręci, ale nie odpala

Jeśli rozrusznik kręci żwawo, szukasz problemu w zasilaniu paliwem lub iskrze – tu także często w grę wchodzi instalacja.

• Sprawdź, czy po włączeniu zapłonu słychać krótki „bzyczenie” pompy paliwa w baku.
• Gdy go nie ma, sprawdź bezpiecznik i przekaźnik pompy, oraz czy do przekaźnika dochodzi plus po zapłonie.
• W autach z LPG nie ignoruj instalacji gazowej – uszkodzony emulator lub przekaźnik odcina czasem zasilanie wtryskiwaczy benzynowych.

Usterki przerywane – działa, przestaje, znowu działa

Najbardziej upierdliwe problemy to te, które znikają w chwili, gdy chcesz je zmierzyć.

W takich przypadkach przydają się:

• poruszenie wiązką przewodów podczas pracy obwodu (obserwujesz, czy problem się pojawia),
• delikatne „stukanie” w przekaźniki, kostki, moduły trzonkiem śrubokręta,
• jazda testowa z podłączonym miernikiem (np. włożonym w gniazdo zapalniczki).

Jeśli światła mrugają przy przejeżdżaniu przez dziury, szukaj luźnych złącz, nie ciśnij od razu w stronę „komputer padł”.

Światła świecą słabo mimo sprawnych żarówek

Słabe albo różniące się jasnością światła po lewej i prawej stronie zwykle świadczą o instalacji, nie o samych żarówkach.

• Zmierz napięcie na kostce żarówki przy włączonych światłach mijania.
• Jeśli na akumulatorze masz 14 V, a przy żarówce 11–12 V, szukaj winy w masie lampy lub wypalonych złączach w wiązce.
• Sprawdź także regulację wysokości świateł – czasem ktoś „ratował się” regulacją, zamiast naprawić zasilanie.

Diagnoza problemów z centralnym zamkiem i szybami elektrycznymi

Centralny zamek raz działa, raz nie

Jeśli pilot raz zamyka, a raz nie, nie zawsze oznacza to uszkodzenie modułu komfortu.

• Najpierw sprawdź baterię w pilocie i popraw stan styków (delikatne dogięcie blaszki).
• Jeżeli z kluczyka w drzwiach wszystkie drzwi zamykają się prawidłowo, problemem może być tylko sam pilot lub antena odbiornika.
• Gdy któreś drzwi nie reagują wcale, szukaj przerwy w wiązce między słupkiem a drzwiami.

Typowa bolączka: przewody w przelotce drzwi

Przewody w gumowej przelotce między drzwiami a karoserią z czasem pękają.

• Objawy: niedziałająca szyba, lusterko, głośnik, czasem także centralny w jednych drzwiach.
• Delikatnie zsuń gumę z przelotki i obejrzyj przewody – szukaj pękniętych izolacji, przerw.
• Uszkodzone przewody lutuj, a nie tylko skręcaj. Zabezpiecz termokurczem.

Jedna szyba elektryczna stoi, reszta działa

Jeśli nie działa tylko jedna szyba, najpierw sprawdź proste rzeczy.

• Bezpieczniki – część aut ma oddzielne zabezpieczenia na poszczególne szyby.
• Przełącznik w drzwiach – często wystarczy go rozebrać i przeczyścić styki.
• Zasilanie silnika szyby – przy próbie opuszczania/unoszenia zmierz napięcie na kostce.

Brak napięcia przy działających innych szybach sugeruje przełącznik lub wiązkę. Jest napięcie, a szyba stoi – prawdopodobnie silnik lub mechanizm.

Problemy z oświetleniem wnętrza, bagażnika i czujnikami drzwi

Światło w kabinie nie gaśnie lub w ogóle się nie zapala

Częsty motyw: kontrolka „drzwi otwarte” świeci mimo zamkniętych wszystkich drzwi.

Do kompletu polecam jeszcze: Ktoś dokładał radio i zniknęły kierunkowskazy prawdziwy przypadek z Bochnia — znajdziesz tam dodatkowe wskazówki.

• Sprawdź czujniki drzwi – stare mechaniczne to zwykle małe włączniki w słupkach.
• Wyjmij czujnik, oczyść styki, zmierz jego działanie miernikiem (powinien zwierać/rozwierać przy wciśnięciu).
• W nowszych autach czujnik bywa w zamku drzwi – tu przydaje się obserwacja wiązki w drzwiach i diagnostyka komputerem, ale czasem wystarczy przeczyścić kostkę zamka.

Oświetlenie bagażnika i problem z rozładowującym się akumulatorem

Mała żarówka w bagażniku potrafi rozładować akumulator, jeśli stale świeci, a nie widać tego z kabiny.

• Przy wyłączonym zapłonie otwórz bagażnik i zobacz, czy lampka gaśnie po zamknięciu zamka (ręcznie lub śrubokrętem).
• Jeśli świeci cały czas, sprawdź czujnik w zamku bagażnika lub mikrowyłącznik w zamku klapy.
• Jeżeli czujnik sprawny, mierz napięcie na przewodzie sterującym lampką – zwarcie do plusa sprawi, że świeci mimo teoretycznie „otwartego” obwodu.

Przetarte wiązki i zwarcia – skąd biorą się „niewyjaśnione” przepalenia

Typowe miejsca uszkodzeń wiązek

Wiązka nie psuje się zwykle w środku prostej, dobrze ułożonej części – problemy są w zagięciach i przy mocowaniach.

• Przelotki drzwi, klapy bagażnika, tylnej klapy w kombi.
• Okolice wentylatora chłodnicy i paska osprzętu (otarcia, przegrzanie).
• Miejsca, gdzie wiązka „wisi” i dotyka do ostrej krawędzi blachy.

Przepalający się co jakiś czas ten sam bezpiecznik w obwodzie oświetlenia czy wentylatora niemal zawsze oznacza mechaniczne uszkodzenie przewodu.

Jak wymusić wystąpienie zwarcia w kontrolowanych warunkach

Żeby znaleźć przetarcie, czasem trzeba wymusić pracę obwodu i obserwować.

• W miejsce bezpiecznika wstaw żarówkę 12 V na przewodach (np. H4 z oprawką).
• Jeśli gdzieś jest zwarcie, żarówka zaświeci się zamiast przepalić bezpiecznik.
• Poruszaj wiązkami w podejrzanych miejscach – gdy żarówka zacznie migać, jesteś blisko przyczyny.

To stara metoda „na żarówkę”, ale w amatorskich warunkach działa lepiej niż palenie po kolei dziesięciu bezpieczników.

Instalacja audio, dodatkowe akcesoria i „partyzantka” po poprzednich właścicielach

Skutki nieprofesjonalnego montażu radia i alarmu

Spora część problemów elektrycznych pojawia się po przeróbkach.

• Radio podłączone „na skrętki” do pierwszego lepszego plusa, bez bezpiecznika.
• Alarm wpięty w główne wiązki pod deską, z izolacją zrobioną taśmą materiałową.
• „Dodatkowe” alarmy i odcięcia zapłonu, o których nowy właściciel nic nie wie.

Przy dziwnych usterkach po montażu audio lub alarmu wróć do fabryki – poszukaj w schemacie, jak dany obwód był zasilany oryginalnie i czy ktoś go nie przeciął, by wstawić własną kostkę.

Spadki napięcia na kablach audio

Mocne radio lub wzmacniacz na zbyt cienkim przewodzie potrafi skutecznie przygasić światła przy każdym „uderzeniu” basu.

• Sprawdź przekrój przewodu zasilającego – do wzmacniacza rzędu kilkuset wat RMS stosuje się przeważnie kable min. 10–20 mm².
• Zadbaj o solidny punkt masowy wzmacniacza – krótki, gruby przewód do oczyszczonej blachy.
• Zmierz napięcie na wejściu wzmacniacza przy głośnym graniu – jeśli spada mocno poniżej napięcia akumulatora, instalacja jest za słaba.

Dodatkowe światła, grzane fotele, ładowarki – gdzie przesadzamy

Każdy dokładany odbiornik prądu zwiększa obciążenie instalacji.

• Nie podpina się pod zapalniczkę grzałek siedzeń, dodatkowych halogenów i kompresorów – gniazdo ma swoje ograniczenia.
• Do mocnych halogenów prowadzi się nową wiązkę z przekaźnikiem i bezpiecznikiem przy akumulatorze.
• Jeżeli po montażu gadżetów często pali się bezpiecznik od zapalniczki lub akcesoriów, odciąż obwód i poprowadź niezależne zasilanie.

Diagnostyka z użyciem prostego interfejsu OBD

Co da się wyczytać z podstawowego skanera

Tani interfejs OBD i darmowa aplikacja potrafią sporo ułatwić.

• Odczytasz kody błędów związane z napięciem zasilania ECU, sondami, czujnikami.
• Sprawdzisz napięcie ładowania raportowane przez sterownik.
• Podglądniesz, czy w czasie rozruchu napięcie nie spada poniżej krytycznej wartości.

Jak łączyć dane z OBD z pomiarami miernikiem

Parametry z komputera i zwykłe pomiary na klemach dobrze się uzupełniają.

• Jeśli skaner pokazuje niskie napięcie zasilania ECU, a na akumulatorze masz prawidłowe wartości, szukaj spadków na masie sterownika lub na głównym plusie.
• Gdy przy rozruchu napięcie w blokach pomiarowych spada dużo mocniej niż na klemach, możliwe są luźne złącza przy skrzynce bezpieczników lub zaśniedziałe masy silnika.
• Kody błędów typu „zbyt niskie napięcie czujnika” zestaw z realnym napięciem na wtyczce danego czujnika – od razu widać, czy problemem jest instalacja, czy już sam element.

Kiedy prosta diagnostyka wystarczy, a kiedy odpuścić

Do akumulatora, alternatora, mas i prostych obwodów oświetlenia amatorskie metody w zupełności wystarczają.

Jeżeli jednak pojawiają się błędy w systemach bezpieczeństwa (ABS, poduszki powietrzne, ESP), a do tego dochodzą objawy typu samoczynne hamowanie czy gaśnięcie silnika w czasie jazdy, lepiej nie eksperymentować z domowymi naprawami.

Również przy zalanych złączach pod deską, zgniecionych wiązkach po kolizji czy śladach topienia izolacji szybciej i taniej bywa oddać auto do elektryka, zamiast ciąć wiązkę „na ślepo”.

Podstawowe narzędzia, odrobina cierpliwości i kilka prostych zasad pozwalają ogarnąć większość typowych problemów z instalacją – od słabego ładowania, przez kapryśne oświetlenie, po losowo działające szyby czy centralny zamek. Im lepiej znasz własne auto i jego elektrykę, tym mniejsze zaskoczenie na drodze i w portfelu, a w razie poważniejszej awarii łatwiej rozmawia się też z mechanikiem, bo wiesz już, co realnie sprawdziłeś, a czego nie.

Nietypowe objawy spadków napięcia i jak je złapać

Mrugające kontrolki i „choinka” na desce rozdzielczej

Czasem instalacja nie pada całkowicie, tylko „szaleje”.

• Na desce zapalają się na chwilę wszystkie kontrolki.
• Radio się resetuje przy hamowaniu lub skręcie.
• Wspomaganie kierownicy na chwilę znika, po czym wraca.

Takie epizodyczne objawy często są efektem chwilowych spadków napięcia, luźnych klem lub mas, a nie od razu „padniętego komputera”.

Jak polować na krótkie spadki napięcia

Do wychwycenia chwilowych spadków wystarczy zwykły miernik ustawiony na pomiar napięcia.

• Podłącz miernik do klem akumulatora tak, żebyś widział wyświetlacz z fotela kierowcy.
• Obserwuj napięcie podczas rozruchu, ruszania, hamowania, włączania ogrzewania szyby, dmuchawy, świateł.
• Jeśli przy konkretnym ruchu (np. skręt w prawo) napięcie nagle spada lub znika na moment, poruszaj wtedy wiązkami w komorze silnika i przy akumulatorze – szukasz luźnych złączy.

Prosty test na luźne połączenia

Skoro usterka pojawia się losowo, trzeba ją sprowokować.

• Przy pracującym silniku lekko poruszaj klemami akumulatora, głównymi przewodami masowymi i grubymi przewodami plusowymi przy skrzynce bezpieczników.
• Obserwuj, czy przy poruszaniu czymś przygasa oświetlenie, miga radio, spada obroty.
• Jeśli tak się dzieje, zdejmij dany przewód, oczyść styki do gołego metalu, dokręć porządnie.

W autach po kolizji często okazuje się, że ktoś tylko „założył na słowo honoru” kostkę przy akumulatorze i tak jeździ od lat.

Problemy po myjni, ulewie, zalaniu – wilgoć w instalacji

Objawy zawilgoconej elektryki

Po przejeździe przez dużą kałużę lub myjni automatycznej auto potrafi zacząć wariować.

• Samoczynnie włączające się wycieraczki lub światła.
• Kontrolki ABS/ESP po intensywnym deszczu.
• Problem z odpalaniem po nocy, gdy auto stało w wodzie lub na błocie.

Gdzie najczęściej stoi woda

Zanim zaczniesz rozbierać pół auta, zacznij od prostych miejsc.

• Podszybie – pod plastikową osłoną przed szybą często zbiera się woda i liście.
• Dywaniki kierowcy i pasażera – pod nimi bywają wiązki i złącza.
• Bagażnik – w nadkolach i wnęce koła zapasowego stoją litry wody, a obok leżą wiązki.

Jeśli w tych miejscach jest mokro, problem z elektryką to tylko kwestia czasu, jeśli już się nie pojawił.

Jak osuszyć i zabezpieczyć złącza

Po ustaleniu, że woda faktycznie dotarła do instalacji, trzeba ją usunąć i odizolować skutki.

• Rozłącz kostki, obejrzyj piny – zielony nalot oznacza korozję.
• Spryskaj styki preparatem typu kontakt-spray, wysusz sprężonym powietrzem lub zwykłą suszarką.
• Delikatnie podgiń piny, jeśli widać, że są luźne, i złóż złącze z powrotem.
• Jeśli guma uszczelniająca jest popękana, popraw ją silikonem technicznym lub wymień.

Po takiej operacji skasuj błędy i obserwuj, czy wracają wyłącznie po kolejnych opadach – wtedy szukasz już konkretnego przecieku blacharskiego.

Problemy z rozruchem – gdy rozrusznik kręci słabo lub wcale

Rozrusznik milczy, a kontrolki świecą

Częsty scenariusz: przekręcasz kluczyk, kontrolki są, ale rozrusznik ani drgnie.

• Sprawdź, czy przy próbie rozruchu przygasają kontrolki – jeśli nie, prąd do rozrusznika nie dochodzi.
• Nasłuchaj „kliknięcia” przekaźnika w skrzynce bezpieczników oraz elektrowłącznika na rozruszniku.
• Jeśli nic nie klika, sprawdź bezpieczniki od rozruchu i obecność napięcia na cienkim przewodzie sterującym przy rozruszniku podczas kręcenia kluczykiem.

Brak napięcia na przewodzie sterującym sugeruje problem z blokadą rozruchu (immobilizer, czujnik sprzęgła/hamulca) albo stacyjką.

Rozrusznik kręci ciężko, jakby akumulator był słaby

Nie każdy „ciężki” rozruch oznacza od razu zajechany rozrusznik.

• Zmierz napięcie na akumulatorze podczas kręcenia – jeśli spada poniżej ok. 9–10 V, akumulator jest słaby lub połączenia są kiepskie.
• Zmierz napięcie między obudową rozrusznika a minusem akumulatora w czasie rozruchu – jeśli pojawia się tam wyraźne napięcie (powyżej kilkuset mV), masa silnika jest zła.
• Sprawdź, czy przewód masowy silnika nie jest skorodowany lub pęknięty przy oczku.

Bywa, że po dołożeniu jednego grubego przewodu masowego od bloku silnika do karoserii auto dostaje „drugie życie” bez wymiany rozrusznika.

Prosty test „na mostek” dla zaawansowanych

Jeśli masz dostęp do rozrusznika, można zrobić test z pominięciem instalacji sterującej.

• Przy zaciągniętym ręcznym i luzie połącz grubym przewodem plus akumulatora z grubym bolcem rozrusznika (iskrzy – zachowaj ostrożność).
• Jeśli rozrusznik kręci wtedy normalnie, a z kluczyka nie, szukasz problemu w instalacji sterującej (stacyjka, przekaźnik, zabezpieczenia).
• Jeśli kręci dalej słabo, mimo „twardego” plusa, sam rozrusznik albo masa silnika wymagają naprawy.

Usterki masy nadwozia i silnika – jak je szybko rozpoznać

Typowe objawy złej masy

Słaba masa potrafi generować bardzo dziwne zachowania instalacji.

• Przy włączeniu kierunkowskazu przygasa podświetlenie zegarów.
• Po wciśnięciu hamulca tylne światła świecą jak choinka, a kierunki mrugają nierówno.
• Radio trzeszczy, gdy włączasz wycieraczki lub dmuchawę.

Jak sprawdzić punkty masowe

Punkty masowe to zwykle śruba z kilkoma oczkami przewodów przykręconymi do blachy.

• Znajdziesz je w komorze silnika, pod deską, w bagażniku, przy lampach tylnych.
• Odkręć śrubę, oczyść zarówno blachę, jak i oczka papierem ściernym lub szczotką drucianą do gołego metalu.
• Po ponownym skręceniu można delikatnie zabezpieczyć miejsce wazeliną techniczną lub smarem do klem.

Jeżeli po oczyszczeniu konkretnego punktu nagle poprawia się praca świateł lub znika szum w radiu, trafiłeś w sedno.

Pomiar spadków napięcia na masie

Zamiast zgadywać, można masę zmierzyć.

• Ustaw miernik na zakres napięcia stałego.
• Plus miernika przyłóż do obudowy urządzenia (np. lampy, silnika wentylatora), minus do minusa akumulatora.
• Przy obciążonym obwodzie (światło włączone, wentylator pracuje) napięcie powinno być bardzo niskie – im bliżej zera, tym lepiej.
• Jeśli widzisz spadek rzędu 0,5 V i więcej, masa jest zła – szukasz luźnego połączenia, korozji lub za cienkiego przewodu.

Sterowniki, moduły komfortu i „elektronika pośrednia”

Kiedy winny jest moduł, a nie sama instalacja

Nie każdy brak reakcji na przycisk oznacza przerwany kabel.

• Gdy kilka funkcji „obsługiwanych” przez jeden moduł umiera na raz (np. wszystkie szyby i centralny), podejrzenie pada na ten moduł.
• Jeśli na wtyczkę modułu dochodzą prawidłowe napięcia i masy, a na wyjściach nic się nie pojawia, uszkodzony jest sam sterownik.
• Różne błędy komunikacji w OBD (CAN, LIN) też często wskazują na moduł lub jego zasilanie.

Kontrola zasilania modułów

Zanim ktoś wymieni drogi sterownik, trzeba sprawdzić jego „warunki pracy”.

• Na wtyczce modułu zmierz napięcie między pinem plusowym a masowym – zarówno przy włączonym zapłonie, jak i podczas pracy podejrzanych odbiorników.
• Sprawdź, czy masa modułu jest stabilna – pomiar między pinem masowym a minusem akumulatora pokaże ewentualny spadek.
• Jeśli sterownik „gubi się” tylko przy określonych obciążeniach (np. po włączeniu ogrzewania tylnej szyby) i w tym momencie spada mu napięcie, szukaj winy w instalacji, nie w elektronice.

Przerwy na szynie CAN i skutki uboczne

Nowe auta zamiast pojedynczych przewodów sterujących mają magistrale danych.

• Przetarta para przewodów CAN może unieruchomić kilka systemów naraz, nawet jeśli zasilania są poprawne.
• Typowe objawy: brak komunikacji z kilkoma modułami na raz, błędy „brak sygnału z modułu X” w wielu sterownikach.
• Wiązkę CAN często prowadzi się w tunelu środkowym, podszybiu, progu – tam szukaj uszkodzeń po zalaniu lub nieprofesjonalnym montażu audio.

Proste modyfikacje poprawiające niezawodność instalacji

Dodatkowe przewody masowe

W starszych autach fabryczne masy bywają już słabe mechanicznie i elektrycznie.

• Dołóż krótki, gruby przewód (min. taki jak fabryczny) między blok silnika a karoserię.
• Drugi przewód możesz poprowadzić od minusa akumulatora do solidnego punktu na budzie.
• Po takiej operacji często poprawia się rozruch, jasność świateł i stabilność pracy elektroniki.

Odciążenie obwodów przekaźnikami

Jeżeli reflektory w starszym aucie są wyraźnie słabsze niż powinny, problem leży często w instalacji, a nie w samej żarówce.

• Można dołożyć przekaźniki zasilające światła bezpośrednio z akumulatora przez bezpiecznik, a przełącznik świateł użyć tylko jako sterowanie.
• To samo rozwiązanie bywa stosowane przy dodatkowych ogrzewaniach, wentylatorach czy pompkach – oryginalny obwód steruje tylko przekaźnik.
• Spadek napięcia na drobnych przewodach i starych stykach zmniejsza się, rośnie żywotność przełączników.

Porządkowanie „twórczości” poprzednich właścicieli

Zanim zaczniesz szukać wymyślnych usterek, usuń oczywiste źródła chaosu.

• Odłącz i usuń nieużywane alarmy, lokalizatory, „odcięcia” zapłonu, które wiszą w instalacji bez sensu.
• Przywróć fabryczne połączenia wszędzie tam, gdzie ktoś je przeciął, aby wpiąć swoje urządzenie.
• Zastąp skręcane i lutowane „na wisząco” połączenia złączami samochodowymi lub kostkami o odpowiednim prądzie.

Dopiero w czystej, uporządkowanej instalacji widać, które usterki są faktycznie „samochodu”, a które to efekt cudzych eksperymentów.

Diagnozowanie problemów ze światłami zewnętrznymi

Jedno światło nie działa, pozostałe są w porządku

Gdy znika pojedyncze światło (np. jedna mijania), szukasz lokalnie, nie w „całej instalacji”.

• Najpierw żarówka – wyjmij, obejrzyj włókno, podmień na sprawną.
• Obejrzyj oprawkę – nadtopiony plastik, zczerniałe styki, luźne przewody to klasyka.
• Sprawdź, czy dochodzi napięcie do kostki lampy przy włączonym odpowiednim świetle.

Brak napięcia na jednym reflektorze przy poprawnym działaniu drugiego kieruje do lokalnego przewodu, bezpiecznika lub zaśniedziałej kostki przy lampie.

Obie strony nie świecą – brak całego rodzaju świateł

Jeśli nie ma np. obu mijania, obu drogowych lub obu przeciwmgielnych, patrzysz szerzej.

• Sprawdź odpowiedni bezpiecznik – często jeden obsługuje obie strony tego samego obwodu.
• Zmierz napięcie przed i za bezpiecznikiem – brak zasilania z jednej strony oznacza problem wyżej (przekaźnik, włącznik).
• Posłuchaj, czy klika przekaźnik świateł po ich włączeniu, sprawdź, czy dostaje plus sterujący.

Jeśli przekaźnik i bezpiecznik są w porządku, a na wyjściu z przełącznika świateł nie pojawia się napięcie, sam przełącznik jest podejrzany.

Światła świecą słabo albo „żółto”

Prawidłowe napięcie na żarówce to klucz do jasności.

• Zmierz napięcie bezpośrednio na kostce żarówki przy włączonych światłach i pracującym silniku.
• Jeśli na akumulatorze masz np. 14 V, a na żarówce 11–12 V, instalacja „zjada” ci światło.
• Sprawdź kostkę lampy, masę reflektora, złącza po drodze i stan przełącznika świateł.

Duży spadek napięcia na plusie lub masie można obejść dodatkowymi przekaźnikami i nowymi przewodami z akumulatora.

Kierunkowskazy mrugają za szybko lub świecą ciągle

Zmieniona prędkość migania zwykle nie jest przypadkiem.

• Za szybkie miganie jednej strony oznacza brak jednej żarówki lub zły styk w oprawce.
• Ciągłe świecenie bez migania wskazuje na uszkodzony przerywacz lub moduł komfortu.
• Przy LED-ach często winne są zamienniki bez odpowiedniego obciążenia – moduł „myśli”, że żarówka jest spalona.

Zanim szukasz modułu, przejrzyj wszystkie żarówki kierunkowskazów i ich gniazda, także w lusterkach.

Oświetlenie wnętrza i problemy z „samoczynnym poborem prądu”

Światło w kabinie nie gaśnie lub świeci losowo

Lampka wnętrza często zdradza stan czujników drzwi.

• Jeśli na liczniku widzisz, że „drzwi otwarte” mimo zamknięcia, problem leży w mikroprzełączniku zamka lub wyłączniku drzwiowym.
• Gdy lampka raz gaśnie, raz nie, poruszaj drzwiami i wiązką przy zawiasie – przerwany przewód daje takie efekty.
• Sprawdź, czy przy ręcznym przełączeniu na „off” lampka całkowicie gaśnie – wtedy moduł raczej działa, winne jest sterowanie z drzwi.

Pomiar prądu spoczynkowego – czy auto coś „podjada” na postoju

Wyładowany po nocy akumulator wymaga prostego testu amperomierzem.

• Wyłącz wszystkie odbiorniki, zamknij auto, odczekaj kilkanaście minut, aż moduły „zasną”.
• Wpiąć miernik szeregowo między minus akumulatora a klemę (zakres prądowy, zaczynaj od najwyższego).
• Normalny pobór to zwykle dziesiątki miliamperów, a nie ampery – dokładna wartość zależy od auta.

Jeżeli widzisz prąd w okolicach 0,5–1 A lub więcej, szukasz obwodu, który nie zasypia: radio, alarm, ładowarki w gnieździe zapalniczki.

Jak namierzyć obwód powodujący pobór prądu

Metoda „na bezpieczniki” działa, nawet gdy nie masz schematu.

W tym miejscu przyda się jeszcze jeden praktyczny punkt odniesienia: Jak wykorzystać matematykę w codziennym życiu, aby podejmować lepsze decyzje.

• Przy wpiętym mierniku wyciągaj po kolei bezpieczniki i obserwuj spadek poboru prądu.
• Gdy po wyjęciu któregoś bezpiecznika prąd nagle spadnie do sensownej wartości, masz wskazaną gałąź instalacji.
• Na podstawie opisu skrzynki bezpieczników ustal, który obwód odciąłeś (np. „radio”, „gniazdo 12 V”, „komfort”).

Często winny jest niefabryczny alarm, radio lub rejestrator jazdy podłączony do stałego plusa.

Centralny zamek, siłowniki i piloty

Centralny zamek nie reaguje z pilota, ale działa z kluczyka

Skoro mechanika zamków pracuje z kluczyka, instalacja drzwi zwykle jest sprawna.

• Sprawdź baterię w pilocie i stan blaszek stykowych wewnątrz obudowy.
• Jeśli auto ma diodę sygnalizującą odbiór sygnału, obserwuj, czy miga przy naciskaniu przycisku.
• Spróbuj ponownego programowania pilota według procedury producenta.

Brak reakcji mimo nowej baterii może oznaczać uszkodzony moduł komfortu lub odbiornik radiowy.

Jedne drzwi się nie zamykają, reszta działa

Po pojedynczych drzwiach najłatwiej dojść do przyczyny.

• Posłuchaj, czy w feralnych drzwiach słychać pracę siłownika przy zamykaniu – cichy „klik” lub lekkie buczenie.
• Brak dźwięku to zwykle przerwany przewód w przelotce między słupkiem a drzwiami albo padnięty siłownik.
• Jeżeli siłownik słychać, ale mechanizm nie porusza rygla, trzeba sprawdzić cięgna i plastikowe zaczepy w zamku.

Do weryfikacji instalacji w drzwiach wystarczy miernik i żarówka kontrolna – mierzysz, czy przy próbie zamknięcia pojawia się napięcie na kostce siłownika.

Zamek „wariuje” podczas jazdy

Samoistne ryglowanie lub otwieranie zamków zwykle nie jest winą ducha.

• Na początek wiązka w drzwiach kierowcy – to ona najczęściej pęka od ciągłego zginania.
• Uszkodzony czujnik położenia rygla w jednym z zamków może wysyłać do modułu błędną informację „drzwi otwarte/zamknięte”.
• Niekiedy wodę w module komfortu zdradza zaparowane wnętrze i niekontrolowane działanie szyb, lusterek, zamków.

Wyposażenie komfortu: szyby, lusterka, fotele

Elektryczne szyby zatrzymują się, jadą wolno lub tylko w jedną stronę

Silniczki szyb pracują ciężko, gdy mechanika jest sucha, a niekoniecznie gdy „pada elektronika”.

• Sprawdź, czy problem jest we wszystkich drzwiach czy tylko w jednych – to zawęża obszar poszukiwań.
• Jeśli szyba idzie w dół normalnie, a w górę z trudem, sprawdź prowadnice i uszczelki – bywają zabrudzone lub przytarte.
• Brak ruchu w obu kierunkach, przy sprawnym zasilaniu, wskazuje na uszkodzony silnik lub panel sterujący.

Przy diagnostyce szyb handy jest prosty test: podać zewnętrzne 12 V bezpośrednio na silnik (zmiana biegunowości zmienia kierunek ruchu).

Lusterka elektryczne – brak jednego kierunku regulacji

Gdy lusterko rusza się tylko „na boki”, a nie „góra/dół”, zwykle nie trzeba od razu kupować nowego.

• W jednym lusterku są zwykle dwa silniczki – sprawdź, czy na odpowiednie piny dochodzi napięcie przy ruszaniu joystickiem.
• Jeśli z panela sterującego da się ruszyć lusterkiem z drugiej strony, panel raczej działa.
• Brak napięcia tylko na jednym kierunku to często uszkodzony styk w przełączniku lub przerwa w jednym z cienkich przewodów w przelotce drzwi.

Podgrzewane fotele i szyby – działają „jak chcą”

Grzanie foteli i szyb wymaga sporego prądu, więc styki szybko się mszczą za zaniedbania.

• Jeśli kontrolka grzania się świeci, a nic się nie nagrzewa, zmierz napięcie na kostce maty grzewczej.
• Przy grzanej szybie tylnej szukaj przełamanych ścieżek na szkle – widać je gołym okiem, można je łatać specjalnym lakierem przewodzącym.
• Gdy bezpiecznik od grzania wybija po kilku sekundach, prawdopodobnie jedna z mat ma zwarcie – odpinaj je po kolei i sprawdzaj.

Układ ładowania – objawy na drodze i w garażu

Kontrolka ładowania żarzy się lub świeci dopiero przy obciążeniu

Nie zawsze brak ładowania oznacza martwy alternator.

• Zmierz napięcie na klemach akumulatora na wolnych obrotach i przy wyższych obrotach (ok. 2000–3000 rpm) z wyłączonymi odbiornikami.
• Następnie włącz światła, dmuchawę, ogrzewanie szyb i ponownie zmierz napięcie.
• Jeśli napięcie mocno spada przy obciążeniu (poniżej ok. 13 V), alternator może być słaby lub przewody plus/masa mają duży spadek.

Czasami winny jest sam przewód wzbudzenia (kontrolki) – przetarty lub nadgryziony przy liczniku – alternator bez prawidłowego wzbudzenia nie ładuje jak należy.

Alternator wyje, piszczy lub nagrzewa się nienormalnie

Dźwięki spod maski często uprzedzają większą awarię.

• Piszczenie przy starcie to często ślizgający się pasek – sprawdź naciąg i stan powierzchni roboczej.
• Wycie zmieniające się z obrotami silnika może oznaczać zużyte łożyska alternatora.
• Jeśli obudowa alternatora jest wyraźnie gorąca, a obwód ładowania pobiera duży prąd nawet na wolnych obrotach, może być zwarcie w diodach prostowniczych.

Do wstępnej oceny wystarczy prosty test: odłącz akumulator, zmierz rezystancję między zaciskiem plusowym alternatora a jego obudową – pełne zwarcie sugeruje poważny problem.

Instalacje dodatkowe: audio, akcesoria, „gadżety”

Radio samo się wyłącza lub traci pamięć

Niefabryczne radia często są podłączone „jak się udało”.

• Sprawdź, czy radio ma zarówno stały plus (pamięć), jak i plus po zapłonie (włączanie) – zwykle to dwa osobne przewody.
• Jeśli za każdym razem gubi stacje, stały plus jest źle podpięty lub znika mu masa.
• Wyłączanie przy głośnym słuchaniu sugeruje spadek napięcia na przewodzie zasilającym lub zbyt cienki przewód masowy.

Wzmacniacz audio powoduje zakłócenia i rozładowuje akumulator

Mocny wzmacniacz to spore obciążenie dla instalacji.

• Przewód zasilający prowadź bezpośrednio z akumulatora przez bezpiecznik jak najbliżej klem.
• Przewód „remote” z radia powinien tylko włączać wzmacniacz – sam plus zasilający jest stały.
• Jeżeli wzmacniacz zostaje włączony po wyjęciu kluczyka, miernik prądu na jego przewodzie plusowym pokaże, ile dokładnie „pije”.

Typowy błąd to zmostkowanie przewodu „remote” z plusem stałym – wtedy wzmacniacz działa cały czas.

Dodane LED-y, dzienne, listwy – ciąg dalszy problemów

Akcesoryjne oświetlenie potrafi narobić szkód, gdy jest podpięte byle gdzie.

• Sprawdź, czy mają własne bezpieczniki i przekaźnik, a nie są wpięte w cienki fabryczny przewód od pozycyjnych.
• Jeśli po ich montażu pojawiły się błędy spalonej żarówki lub „wariujące” kierunki, przyjrzyj się, czy nie zostały wpięte w linię sygnałową do modułów.
• Przy problemach odłącz wszystkie „wynalazki” i sprawdź, czy objawy znikają – to najszybszy test.

Metodyczne podejście do szukania usterek

Dziel instalację na sekcje

Zamiast szukać dziury w całym, odcinaj kolejne fragmenty obwodu.

• Jeśli coś nie działa, sprawdź: jest plus? jest masa? jest sygnał sterujący?
• Pomiar rób możliwie blisko badanego urządzenia, a potem przesuwaj się „w górę” wiązki.
• Gdy znajdziesz miejsce, w którym napięcie „znika”, zawęziłeś problem do odcinka między dwoma punktami pomiarowymi.

Używaj prostych obciążeń zamiast samego miernika

Miernik pokaże napięcie nawet przez pół-przerwany przewód, ale żarówka już nie.

• Do testu obwodów 12 V świetnie sprawdza się mała żarówka halogenowa z dwoma przewodami.
• Podłącz ją między plus badany a masę auta – jeśli świeci normalnie, obwód wytrzymuje obciążenie.

• Jeśli żarówka świeci słabo lub miga przy poruszaniu wiązką, masz prawie pewny trop na uszkodzony przewód albo zły styk.
• Przy testach masy podepnij żarówkę między badany punkt masowy a plus akumulatora – brak pełnego światła oznacza problem z masą.

Notuj, co już sprawdzałeś

Przy bardziej złożonej usterce łatwo kręcić się w kółko i drugi raz rozbierać to samo.

Wystarczy kartka albo notatka w telefonie: które bezpieczniki sprawdzone, jakie napięcie było na akumulatorze, co się zmienia po odpięciu konkretnej kostki. Po godzinie roboty taka „mapa” oszczędza sporo nerwów.

Przydatne są też zdjęcia w trakcie rozbierania. Fotka kostki przed rozpięciem czy ułożenia wiązki pod deską rozdzielczą pomaga przy składaniu i przy późniejszych naprawach.

Ograniczaj zmienne

Jeżeli w aucie coś zaczęło szwankować „od wczoraj”, zacznij od zastanowienia się, co było robione tuż przed awarią.

Nowe radio, hak, alarm, wideorejestrator, nawet żarówka LED w miejsce zwykłej potrafią zmienić zachowanie instalacji. Najprostszy test to cofnięcie ostatnich modyfikacji: odpiąć, wyjąć bezpiecznik dodatku, przywrócić fabryczne podłączenie.

Jeżeli po takim „odchudzeniu” auta problem znika, nie trzeba od razu znać całej teorii. Wystarczy poprawnie na nowo wpiąć winny element albo z niego zrezygnować.

Wiedza + kilka prostych narzędzi

Samodzielna diagnostyka elektryki nie wymaga od razu oscyloskopu i pełnej dokumentacji serwisowej. Często wystarczą: miernik, próbówka z żarówką, kawałek przewodu i spokojne podejście krok po kroku.

Im lepiej rozumiesz, skąd bierze się napięcie, jak wraca masa i którędy idzie sygnał, tym rzadziej będziesz wymieniał części „na chybił trafił”. Nawet jeśli ostatecznie pojedziesz do elektryka, konkretne obserwacje i pomiary skrócą diagnozę i obniżą rachunek.

Co warto zapamiętać

• Podstawowa znajomość instalacji elektrycznej pozwala samodzielnie wykluczyć proste usterki (akumulator, bezpiecznik, masa, złącza) i uniknąć niepotrzebnych, kosztownych napraw.
• Domowa diagnostyka ogranicza się głównie do pomiaru napięcia, sprawdzenia ciągłości obwodu i oględzin wiązek oraz złączy; prace przy sterownikach, poduszkach czy hamulcu elektrycznym trzeba zostawić specjaliście.
• Niewielkie problemy, jak zaśniedziała masa czy nadtopiony pin we wtyczce, potrafią unieruchomić auto lub powodować „dziwne” objawy typu migająca deska, samoczynnie opuszczające się szyby czy kapryśny centralny zamek.
• Instalacja działa inaczej na postoju (zasilanie tylko z akumulatora) i przy pracującym silniku (główne źródło energii to alternator), dlatego objawy usterek mogą się pojawiać wyłącznie w jednym z tych trybów.
• Typowe napięcia są dobrym szybkim testem stanu układu: ok. 12,4–12,8 V przy zgaszonym silniku oznacza sprawny akumulator, a 13,8–14,5 V przy pracującym – prawidłowe ładowanie.
• Większość problemów z elektryką to przerwa w obwodzie lub zwarcie: brak działania odbiornika, działanie tylko czasami albo przepalone bezpieczniki po niekontrolowanym połączeniu plusa z masą.
• Odłączanie minusa akumulatora zwiększa bezpieczeństwo przy pracy przy głównych przewodach, rozruszniku czy alternatorze, ale w nowoczesnych autach może wywołać resety sterowników, utratę kodu radia i błędy w systemach komfortu.
